如果燃烧器停机，空气伺服电机就转到各用位置，燃气伺服电机转到0、
MP22 运行方式
故障后的反应
如果启动安全时间过后没有火焰出现，则故障锁定。
如果是在燃烧器运行过程中失去火焰，则故障停机。
如果是故障停机，所有的阀都关闭，风机和点火停止工作。
如果燃气阀开之前就检测到火焰，燃烧器也进入故障停机。
如果是在启动过程中或者运行过程中出现故障，将安全停机。
根据故障的性质不同，燃烧器会执行两种不同的程序:进入锁定的停机
状态或者尝试重新启动。
如果5此重启失败后，也会进入锁定的停机状态。
故障的种类会显示出来。
燃气压力开关故障-安全程序
如果位于阀2和阀1之间的最小燃气压力开关没有检测到足够的燃气压
力，燃烧器将停止启动。阀关闭，风机停止。自动的燃烧器控制在尝试
重启之前会等2秒。如果2秒后，燃气的压力仍不够，则再等待2秒后第
三次尝试重启。
第三次重启失败后，燃烧器将等待一一个小时以进行下一一次重启。
这样，就可以只用一个燃气压力开关就可以进行检漏和压力监测。
当没有燃气的时候不会给出故障锁定信号，当较长时间没有燃气时也不
会频繁地启动。
燃气压力开关的设定置最低为保证到达最大出力时两个阀之间的压力。
例如:在等待时显示: 18 1-23
意思是等待时间还有1分23秒。
只有当切断电源(关闭主电源或者断开7孔联接器)后，才能重新设置等.
待时间。
内置检漏系统
阀测试
在参数设置模式下可以设置要或者不要检漏。
掉电后或者内部故障锁定解锁后，燃烧器重启前系统要执行一次检漏。
否则，就在燃烧器控制性停机后进行一次检漏。
只用一个燃气压力开关就可以进行检漏和燃气最低压力的监测。.
燃气压力开关必须安装在阀Y2和阀Y3之间。
工作顺序
控制性停机之后，燃气压力开关断开，阀Y3延迟2秒关闭。这样，测试
部位是没有压力的。这就是阀Y2的测试时间(tv1)。
在这期间，燃气压力开关不应能够使其闭合的压力，否则就会故障停
机，并且显示“阀1漏”。
在tv1之后，阀Y2打开3秒。在这期间燃气压力开关必须动作闭合，显示
有燃气压力，否则所有的气阀将会关闭并启动燃气安全程序。
在对阀Y3进行测试期间，测试部位的压力一定要高于压力开关设定的最
小压力，否则将故障停机并显示“阀2漏”。

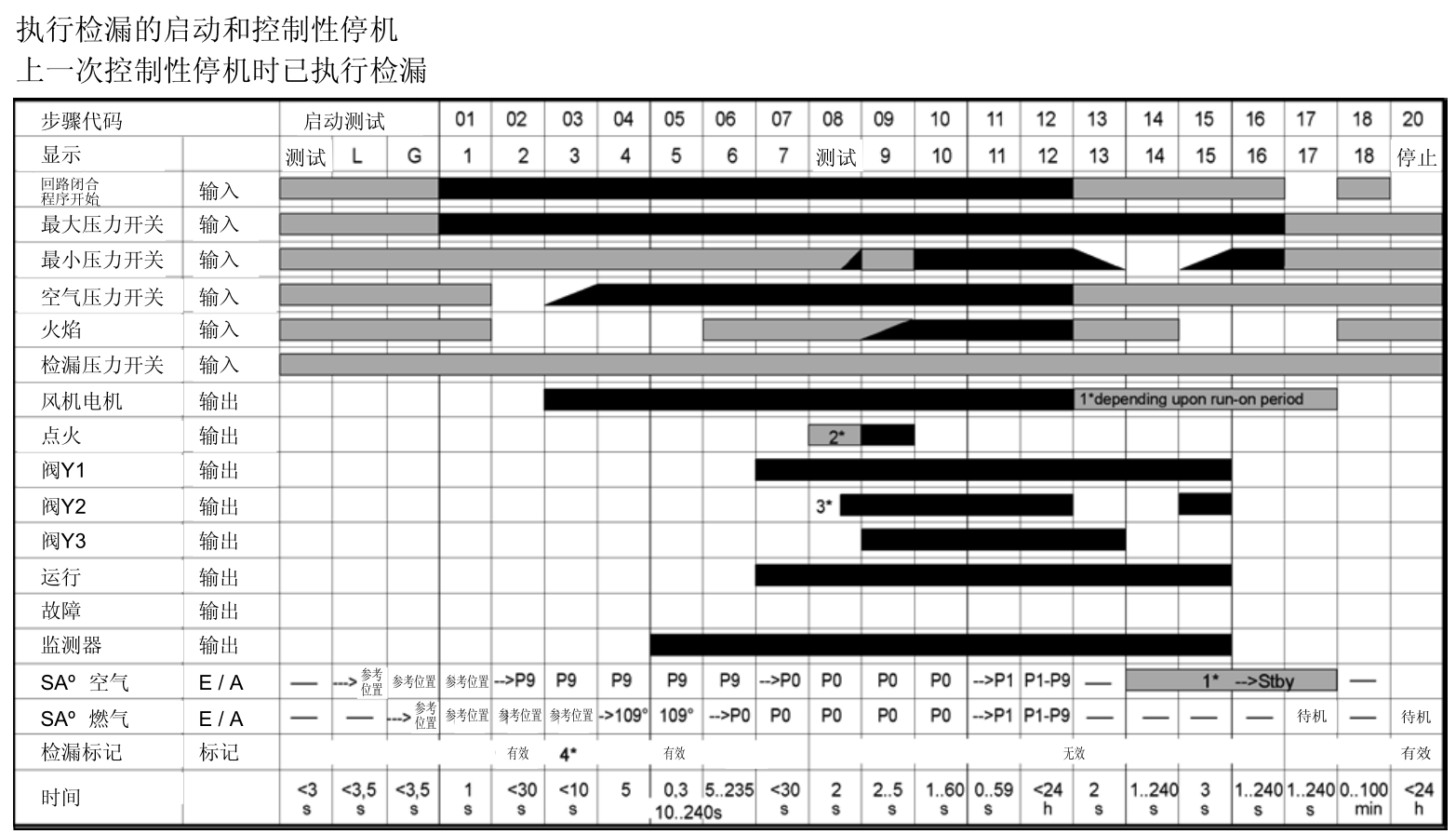

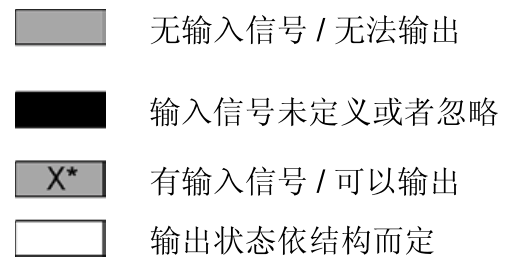

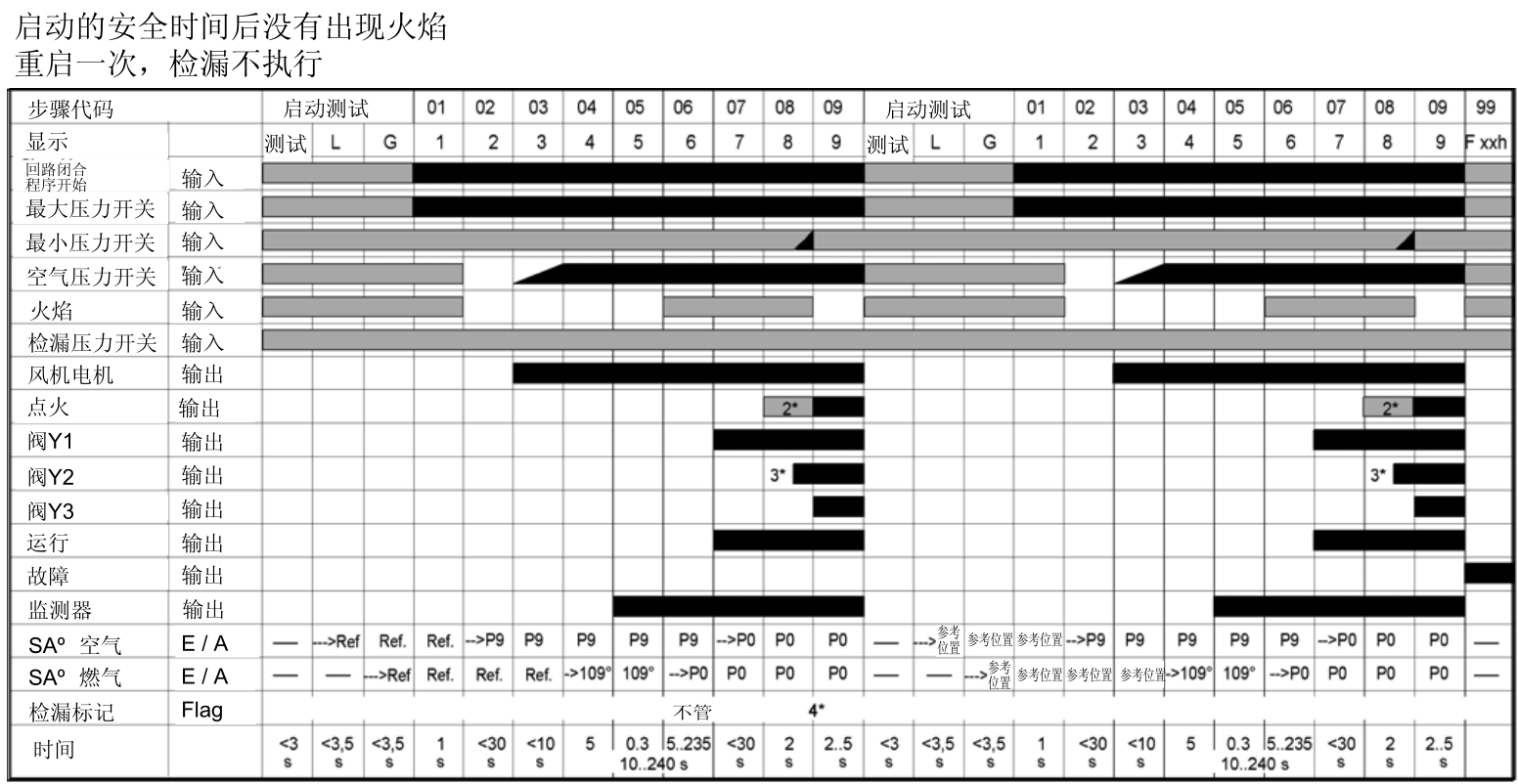

时序图
各步骤定义
启动测试 处理器和程序内存测试/空气伺服电机转到参考位置
步骤01 启动(系统供热要求)
步骤02 静止状态的检查，风机
步骤03 风机启动
步骤04 预吹扫/燃气伺服电机转过全部转动范围
步骤05 预吹扫/激励并检查监测器
步骤06 预吹扫/燃气伺服电机转到点火位置
步骤07 空气伺服电机转到点火位置
步骤08 预点火(根据设定参数)
步骤09 开始安全时间
步骤10 稳定时间
步骤11 伺服电机从点火位置转到运行位置,控制器激励时间
步骤12 运行
步骤13 清空VPS测试空间/ (尾吹扫)
步骤14 阀Y2测试时间/ (仍处于尾吹扫期间)
步骤15 VPS测试空间充气/ (仍处于尾吹扫期间)
步骤16 阀Y3测试时间/ (仍处于尾吹扫期间)
步骤17 仍处于尾吹扫期间
步骤18 又开始锁定时间/燃气故障的等待时间
步骤20 开始前的等待时间(待机)
注释:
1*在检漏期间风机一-直运行，直到尾吹扫结束。空气伺服电机然后转到待机位置。
2*按照EEPROM内的设置，预吹扫分别于安全时间开始前0秒，1秒或者2秒开始进行。
3*一般阀Y2(安全阀)在安全时间开始前2秒打开，这样燃气最小压力开关就可以检测到燃气压力。
4*控制性停机后进行一-次检漏。检漏标志于是设为“有效(valid)”。如果检漏标志是无效的，如果在步
骤08到16中经历一次掉电或者安全停机之后，在主气阀打开之间会进行一次检漏。

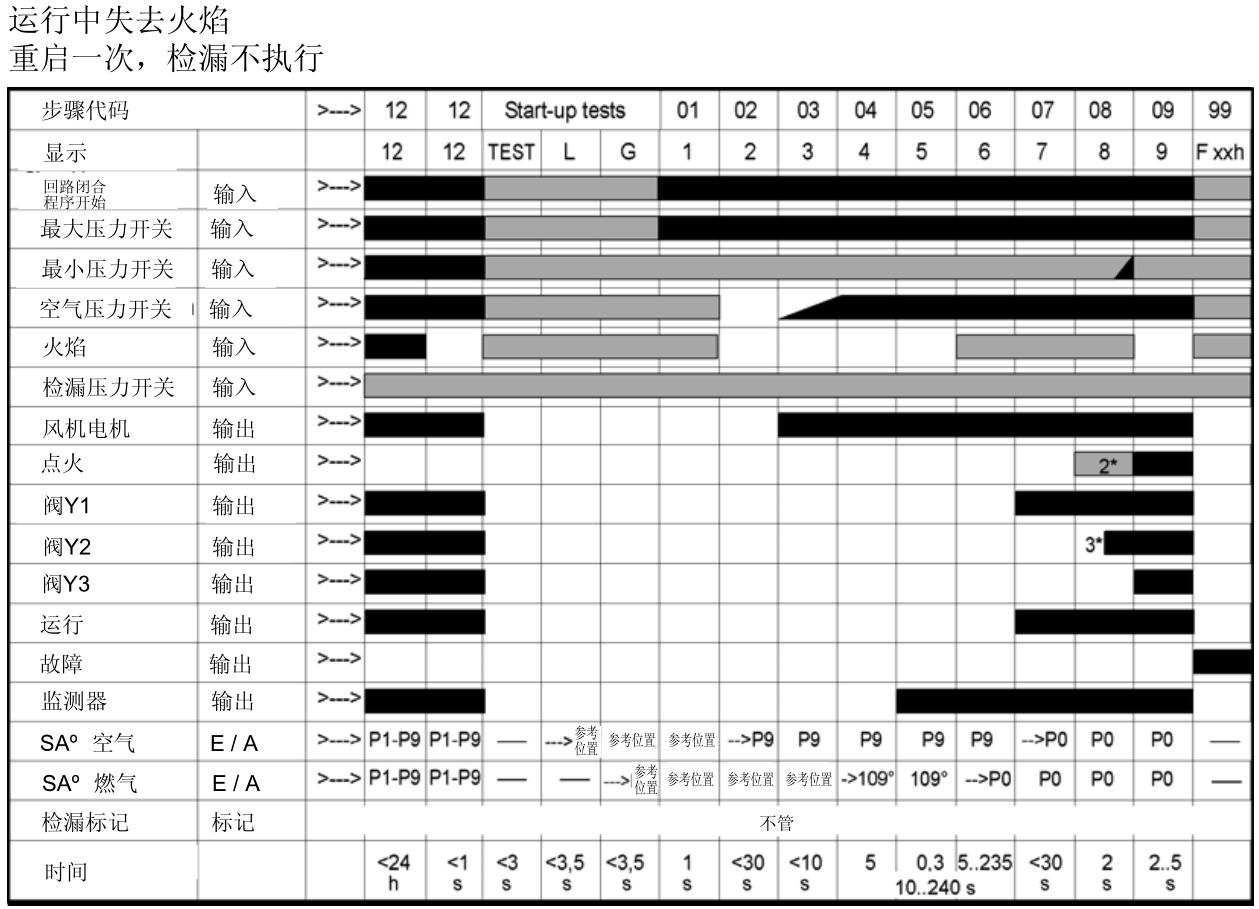

时序图

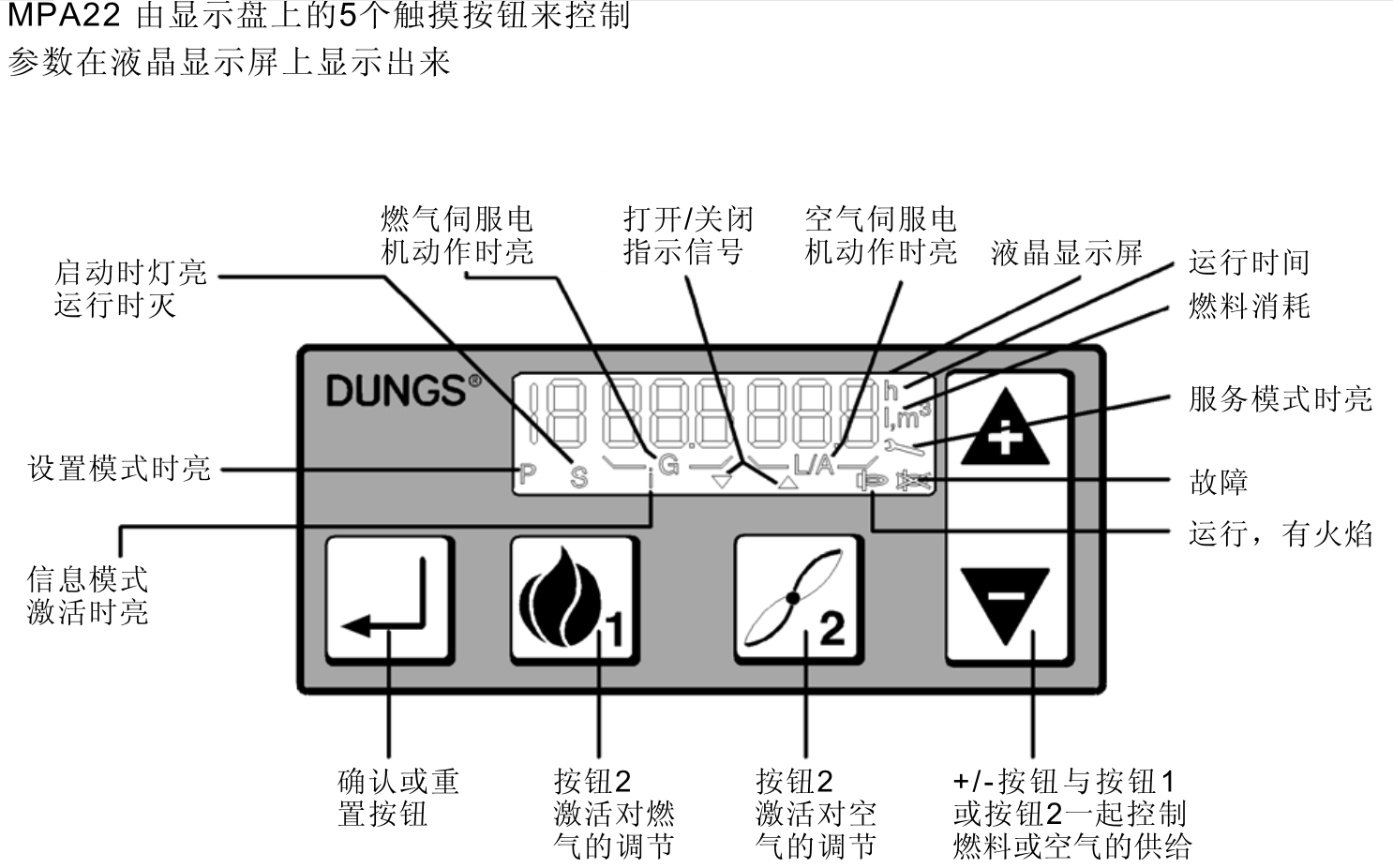

显示屏说明

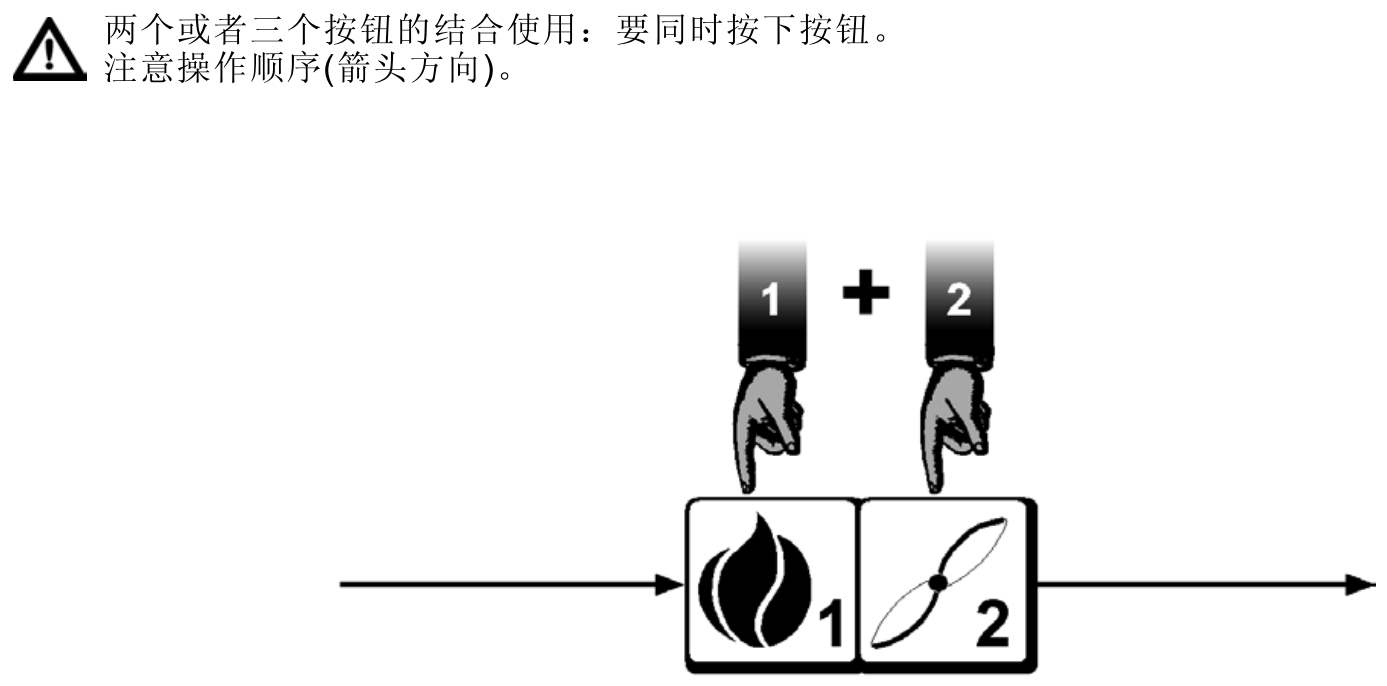

显示功能

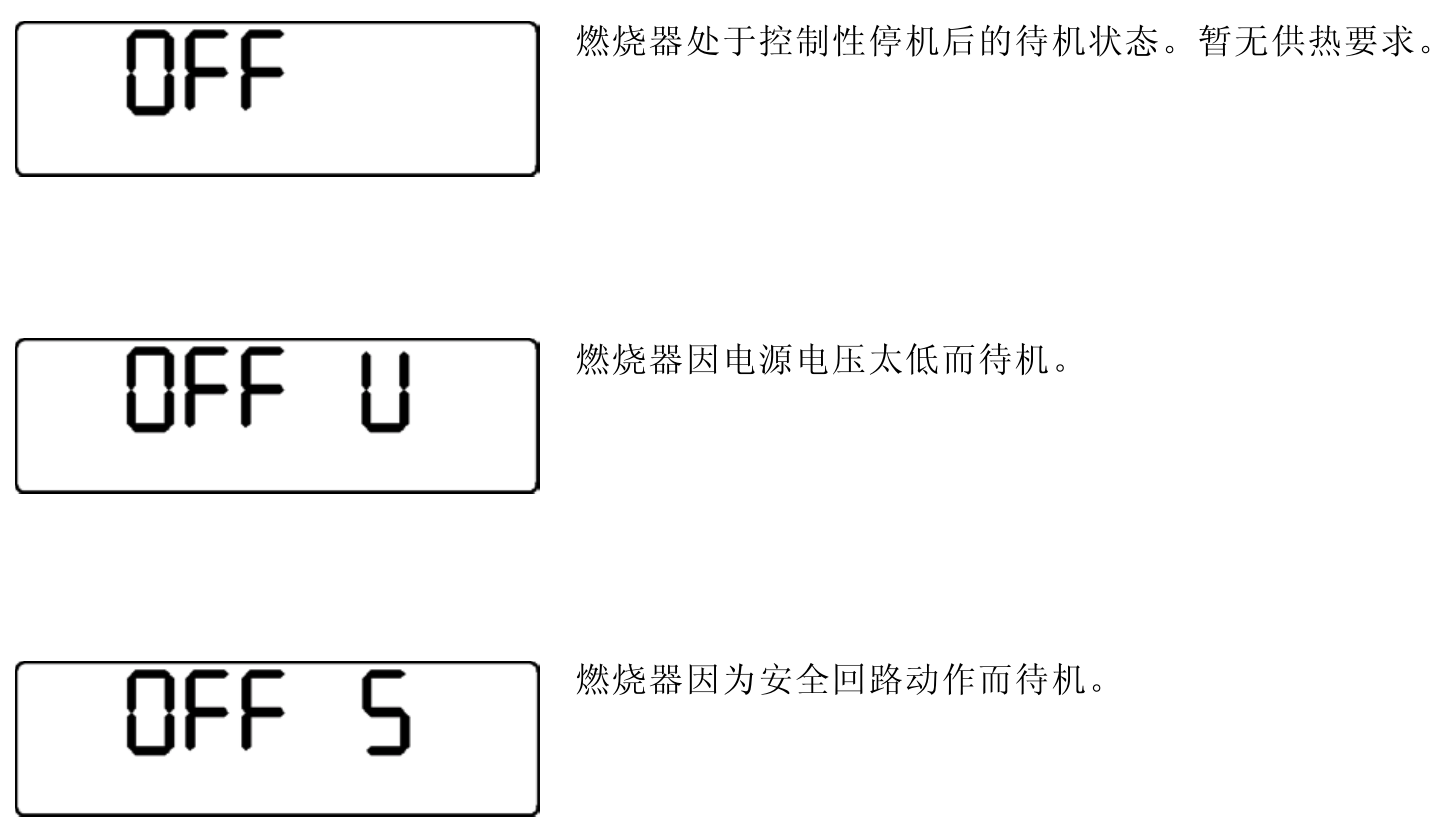

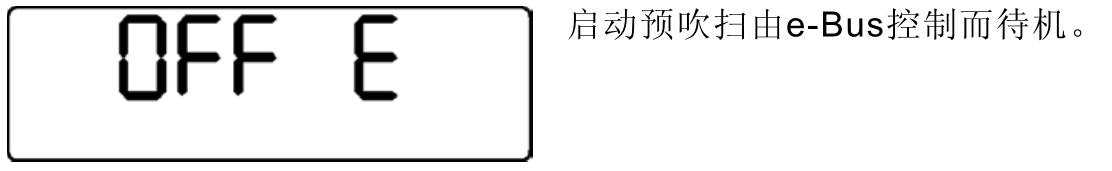

待机时的显示

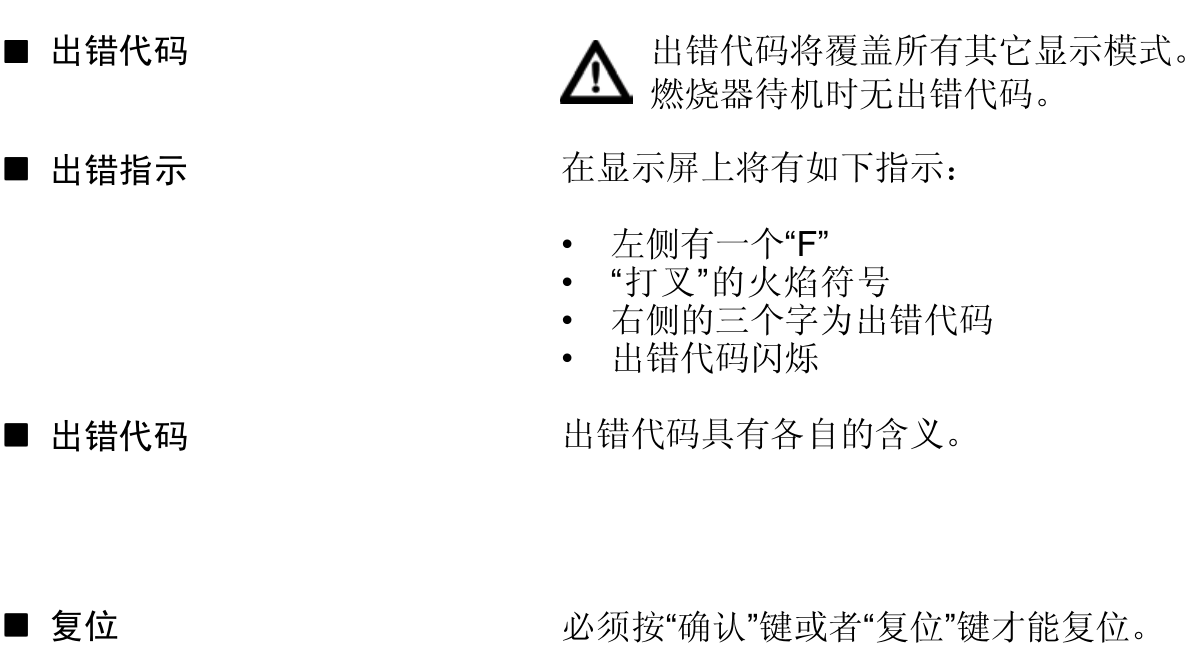

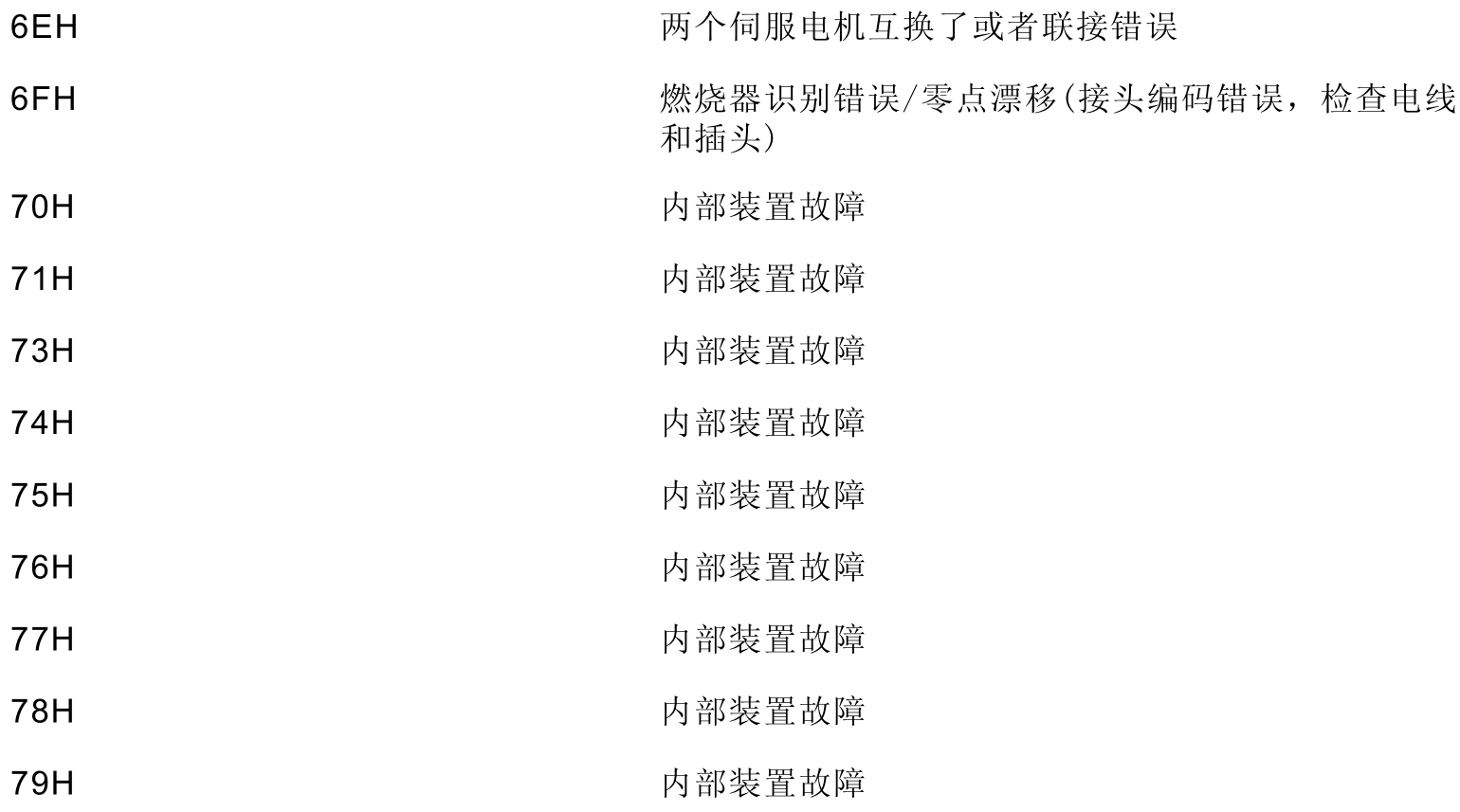

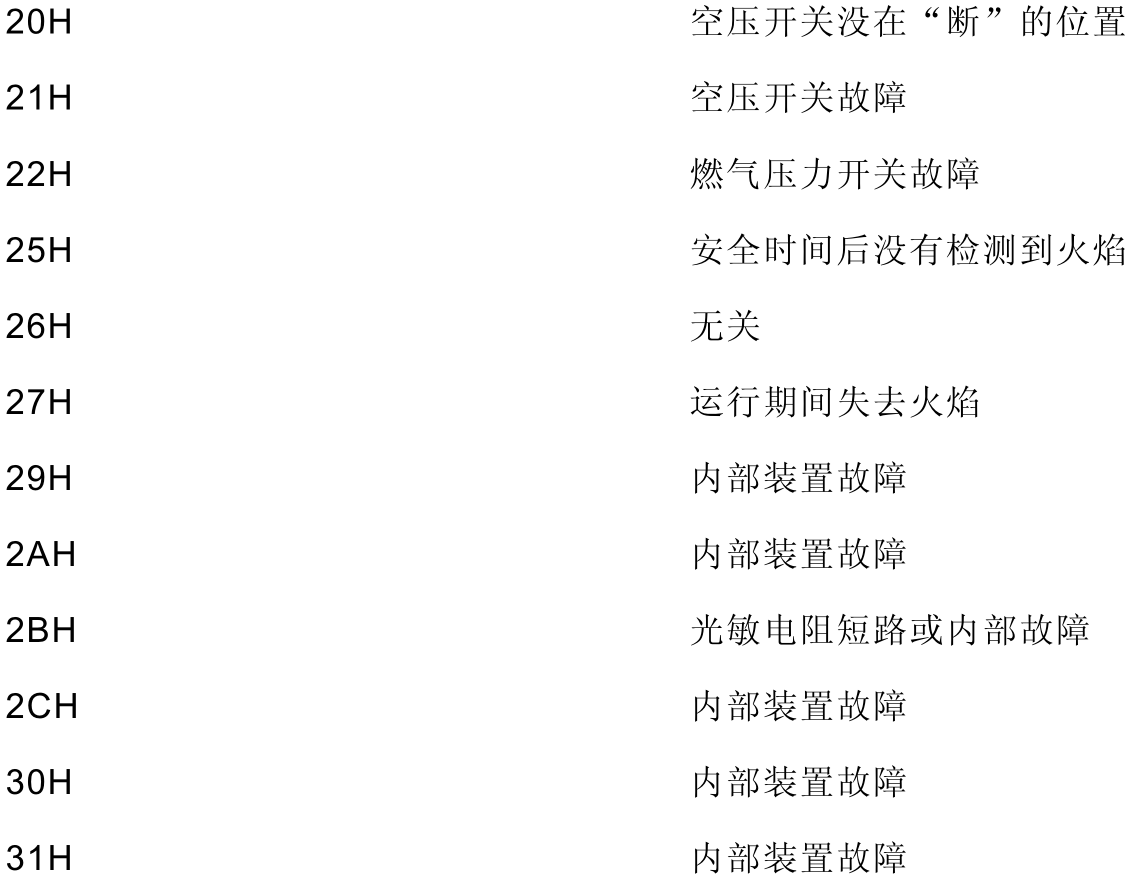

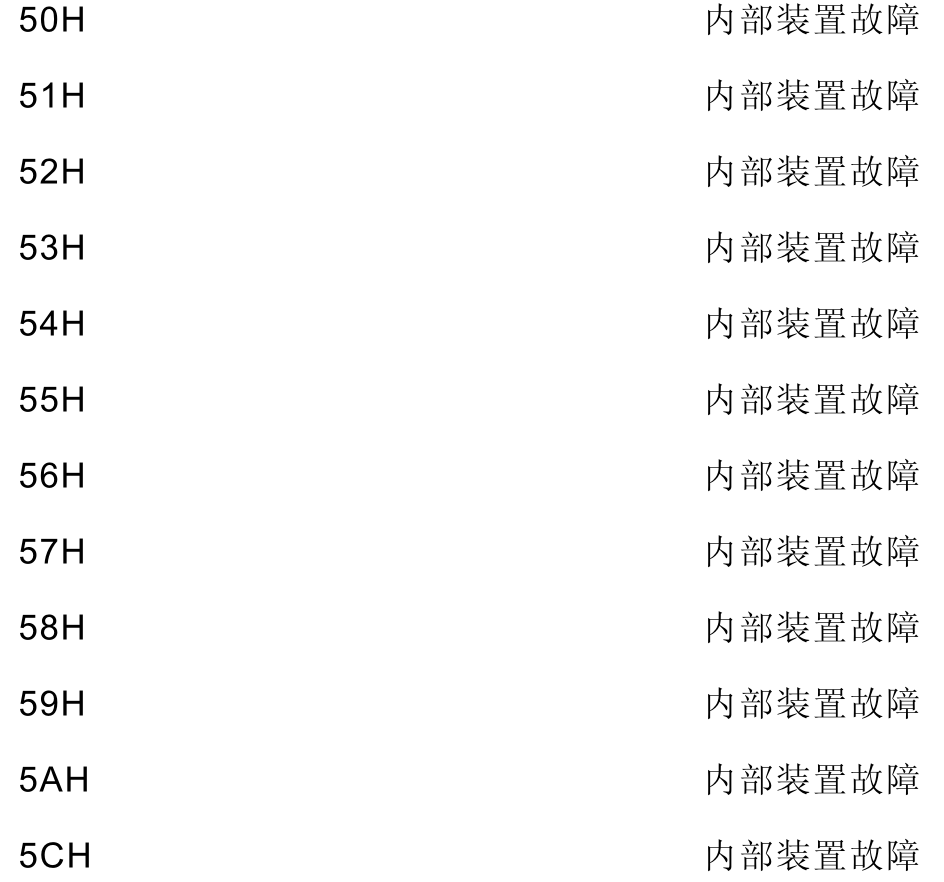

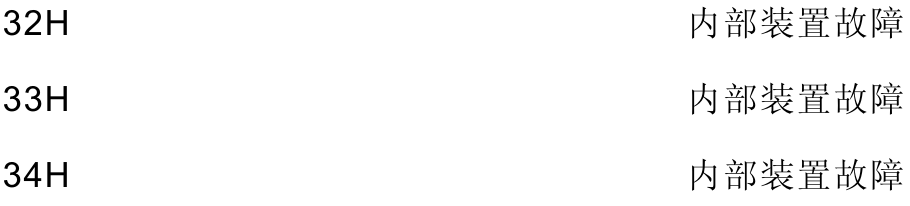

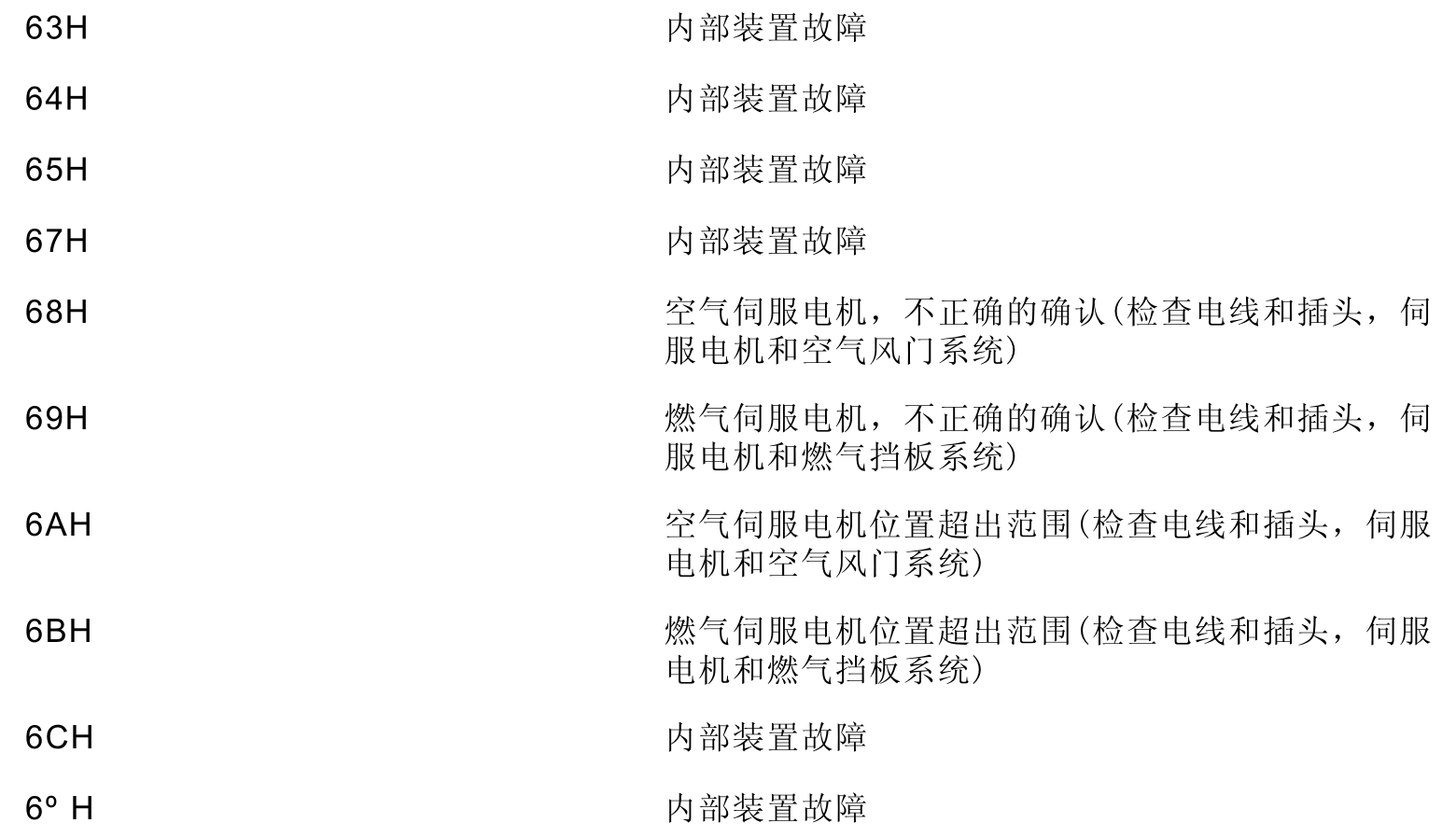

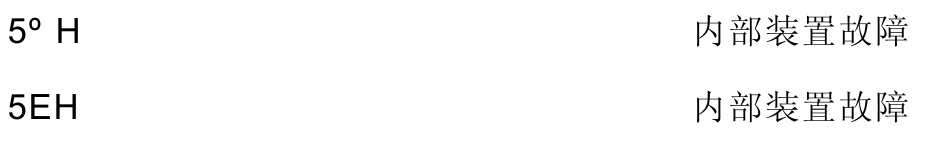

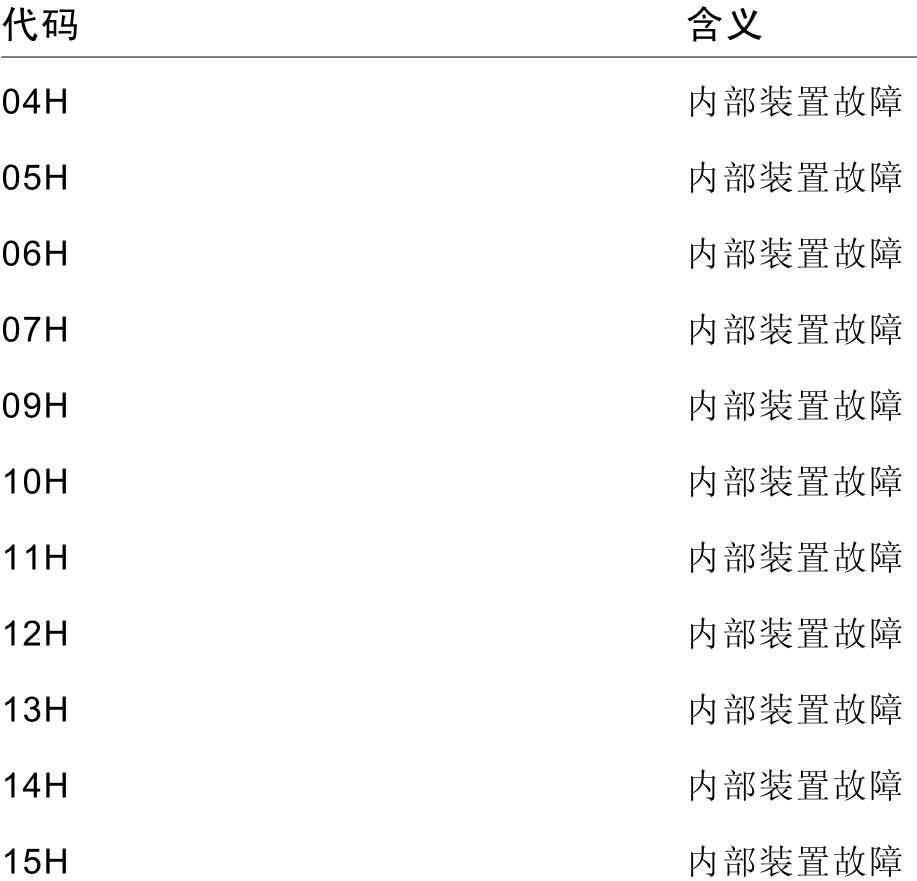

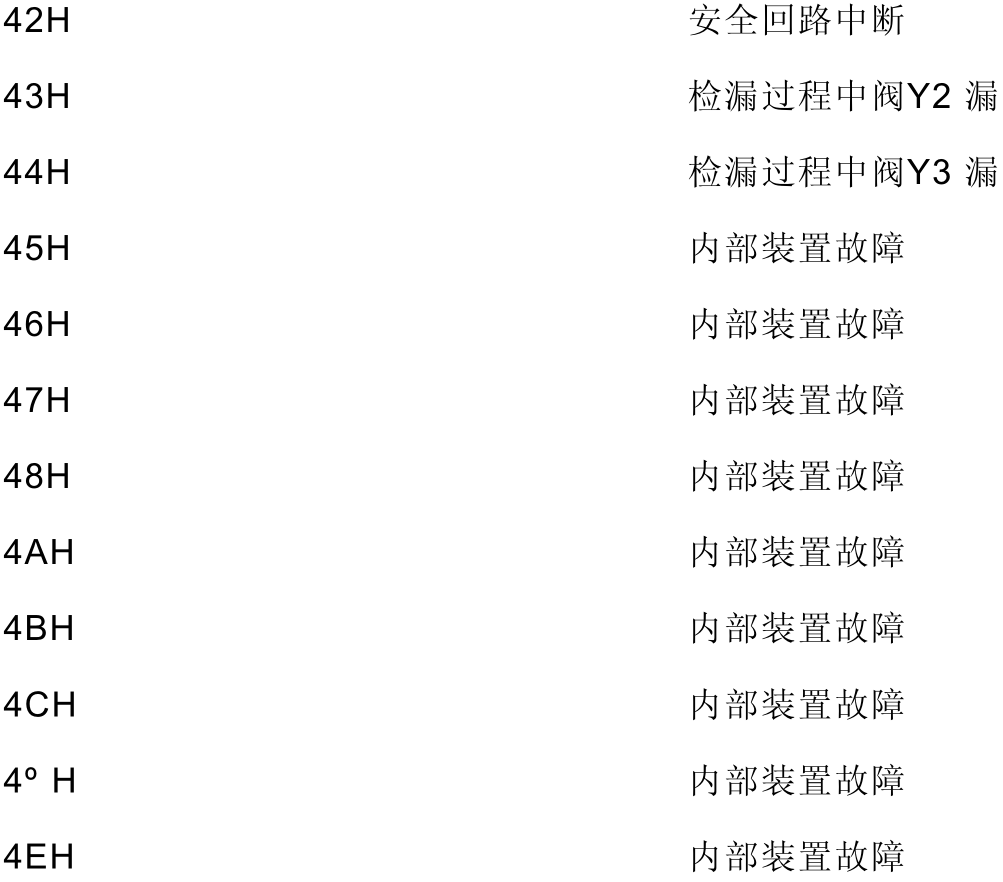

出错指示
